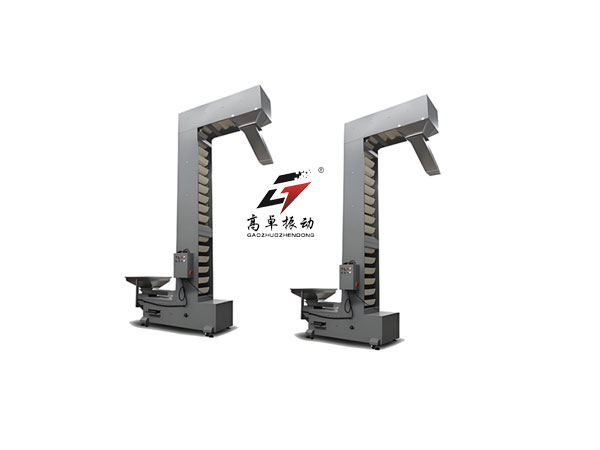

Z型提升機是一種用于垂直或傾斜輸送散狀物料的連續輸送設備，其輸送路徑呈“Z”字形，結合水平進料、垂直提升和水平出料三個階段，實現物料在多樓層間的高能效轉運。該設備廣泛應用于食品、化工、制藥、建材等行業，尤其適用于空間受限、需柔和輸送物料的工況。

一、Z型提升機的結構組成

Z型提升機主要由以下幾部分構成：

1、?驅動裝置?：包括電機、減速機和鏈輪，提供動力帶動鏈條或皮帶循環運行。

2、?牽引構件?：通常為高強度合金鋼鏈條或耐磨皮帶，承載并帶動料斗沿封閉軌道運行。

3、?料斗?：固定在鏈條上，用于裝載物料，材質可選不銹鋼、碳鋼或食品級塑料，形狀根據物料特性設計（如深斗、淺斗）。

4、?機殼?：全封閉結構，分為水平段、垂直段和轉彎段，形成“Z”形路徑，有效防止粉塵外溢。

5、?張緊裝置?：位于底部，調節鏈條松緊度，確保運行平穩。

6、?進出料口?：進料口設于底部水平段，出料口位于頂部水平段，部分機型支持多點進料/卸料。

二、Z型提升機的工作原理

1、?進料階段?：物料通過底部水平段的進料口進入，料斗在水平運行過程中采用“流入式”或“掏取式”裝料。塊狀物料多用流入式，粉狀或流動性差的物料則適用掏取式。

2、?提升階段?：驅動裝置帶動鏈條上升，料斗沿垂直段將物料運送至高處。運行中料斗始終保持開口向上，物料處于靜止?fàn)顟B(tài)，減少破碎風險。

3、?卸料階段?：當料斗到達頂部鏈輪時，轉向水平段，在離心力或重力作用下完成卸料。高速運行時靠離心力拋出物料，適合粉狀物；低速時依賴重力自流，適用于塊狀或潮濕物料。

?回程階段?：空料斗經另一側軌道返回底部，形成閉合循環，全過程在密封機殼內完成，避免污染。

三、Z型提升機的技術優勢

1、?空間利用率高?：Z型布局節省50%以上占地面積，適合廠房結構復雜或空間緊張的場景。

2、?低破損率?：采用柔性進料方式，對薯片、藥片等易碎物料的破損率可控制在0.5%以下。

3、?密封環保?：全封閉結構配合除塵系統，粉塵泄漏量低于5mg/m3，符合GMP和環保標準。

4、?運行穩定?：模塊化設計支持變頻調速、PLC控制，具備故障預警與自動保護功能，保障連續作業。
